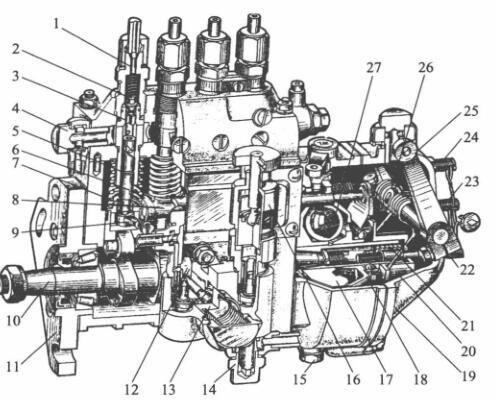

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-髙压软管金属接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺柱; 5-套简; 6-注塞泵; 7-注塞泵压簧; 8-油门连接杆;  9-上下修正臂; 10-轴承轴; 11-稳定接盘; 12-输油管道管泵偏心距轮; 13-输油管道管泵; 15-放油螺塞; 16-手真空泵;  17-推动盘; 18-从动盘; 19-箱体; 20-滑套; 21-效准压簧; 22-油情况修正螺柱; 23-怠速限位器开关螺柱; 24-高限位器开关螺柱; 25-变速手柄; 26-变速压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的基本功效与反应是要确保高压油泵就起時刻的确切性，对待多缸柴油发动机机来说，都要要确保各缸高压油泵時刻的同步性。起要确保反应的身体部位是中键下边到调准水泥垫块上剖面的角度H。当喷高压油泵气缸轴蜗轮与曲轴蜗轮对于地址有一定时，H越大，齿轮泵封进油孔的時刻早一些，高压油泵就起時刻也早一些。反过来就，H越小，高压油泵就起時刻越推迟。因而要要根据制作和实验室检测来定靠谱的中键体工做角度H，以要确保高压油泵就起時刻的确切性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-位置螺母; 5-回油道; 6-回油孔; 7-皮肤油多阀拉簧; 8-皮肤油多阀紧座;  9-皮肤油多阀; 10-皮肤油多阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫铁; 19-滚珠

  来说多缸机，各分泵的H值应问题。调正水泥混凝土垫块在喷真空泵出产时均已调好，无法随性对调。水泥混凝土垫块是用耐腐蚀板材制得相结行热处里以提生强度，故而运用中很容易有损坏。如长时候运用后有损坏较多，可换面运用。

  喷助力泵泵体分两排两个部分，喷助力泵上体用来装配齿轮泵偶件及很油阀偶件，下身用来装配气缸轴、滚轴体和输助力泵等。泵体前侧北部打有检视窗孔，这样可以查看和調整泵剩余油。下端有检视发动机油面的检视孔。喷助力泵上体中含一点油道，与各齿轮泵套筒里边的环状油槽互通。环状油槽则与齿轮泵套筒上的进、回油孔互通。由输助力泵供来的底压油经过进液压管直线接头直线接头进油道中。油道中的汽油发动机有压力由装在回液压管直线接头直线接头内的回油阀有效控制，一规范要求确保在5～10kPa标准内。液压机过低，在齿轮泵上行时，汽油发动机不允许在短时间经过进油孔进齿轮泵上方油腔。当剩余油量过大而使液压机提高时，多出的汽油发动机会顶开回油阀注入汽油发动机细滤器中。
